iphone nfc模块维修教程
iFixit拆解iPhone 6S，看看iPhone6s的NFC在那个位置？
本文转自：驱动之家

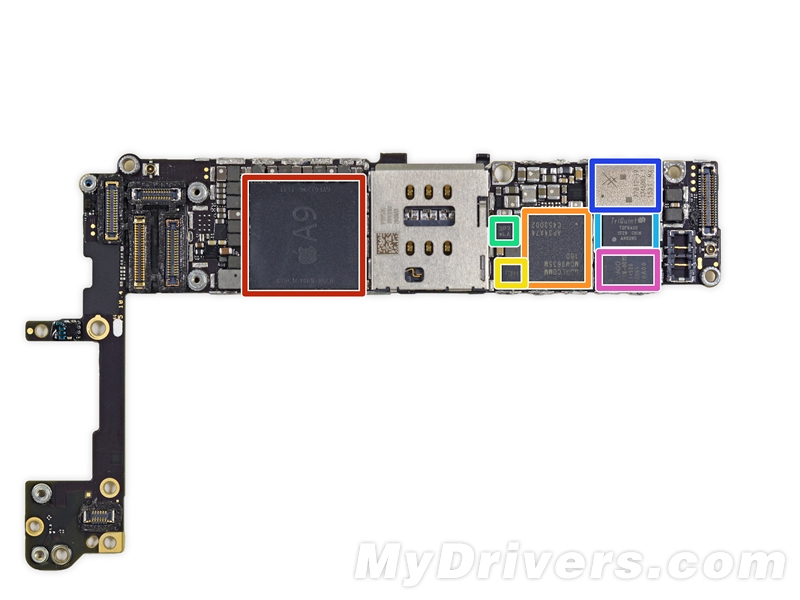

主板全貌
红色：A9处理器（APL0898）+三星LPDDR4内存（K3RG1G10BM-BGCH）
橙色：高通MDM9635M基带芯片，支持LTE Cat.6
黄色：InvenSense的MP67B6轴陀螺仪和加速度计（和iPhone 6上一样）
绿色：Bosch Sensortec 3P7 LA三轴加速计
蓝色：TriQuint TQF6405功率放大器
紫色：Skyworks SKY77812电源放大器模块
粉色：Avago ACPM-8030功率放大器模块

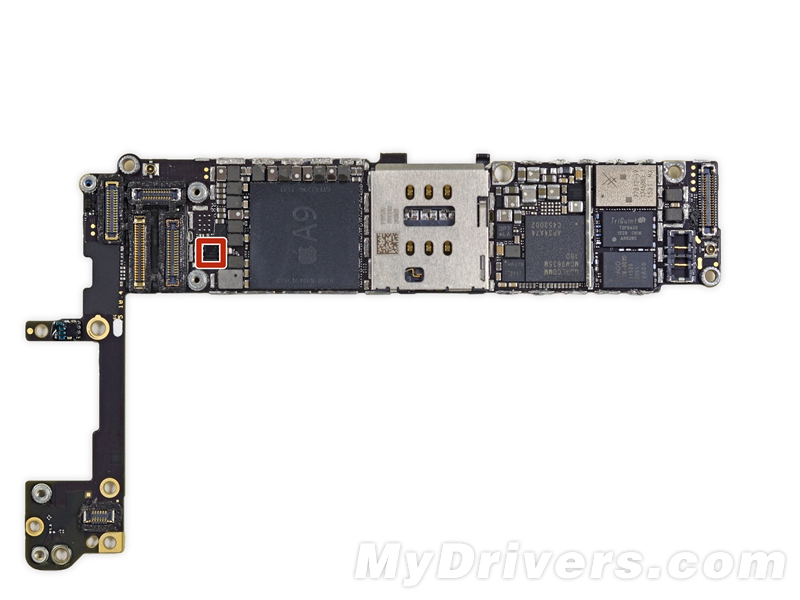

红色这个编号为“57A6CVI”的芯片不知道是干啥用的

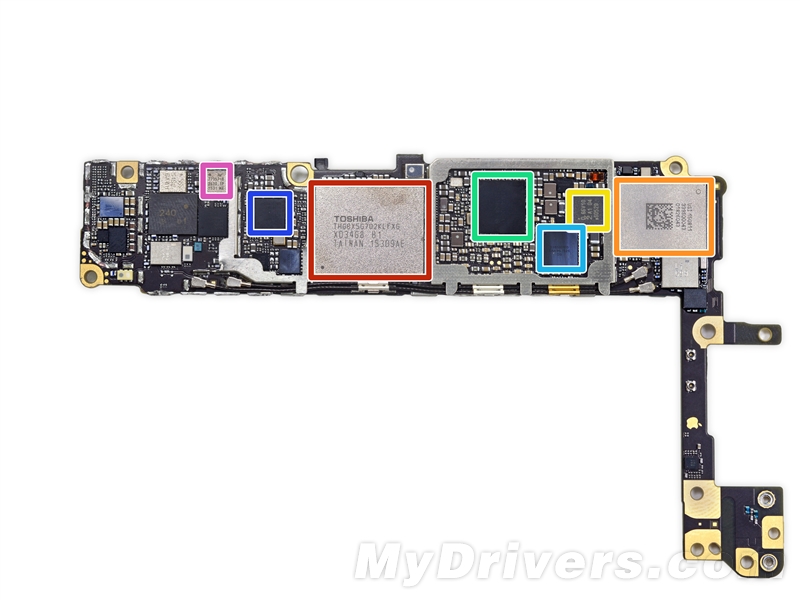

继续看主板背面
红色：东芝的THGBX5G7D2KLFXG NAND闪存，容量16GB，制程为19nm
橙色：Universal Scientific Industrial 339S00043的Wi-Fi芯片
黄色：NXP的NFC芯片，编号66V10，作为对比，iPhone 6上的编号为65V10
绿色：苹果的338S00120电源管理芯片
蓝色：苹果的338S00105音效芯片
紫色：高通的PMD9635电源管理芯片
粉色：Skyworks SKY77357功率放大器

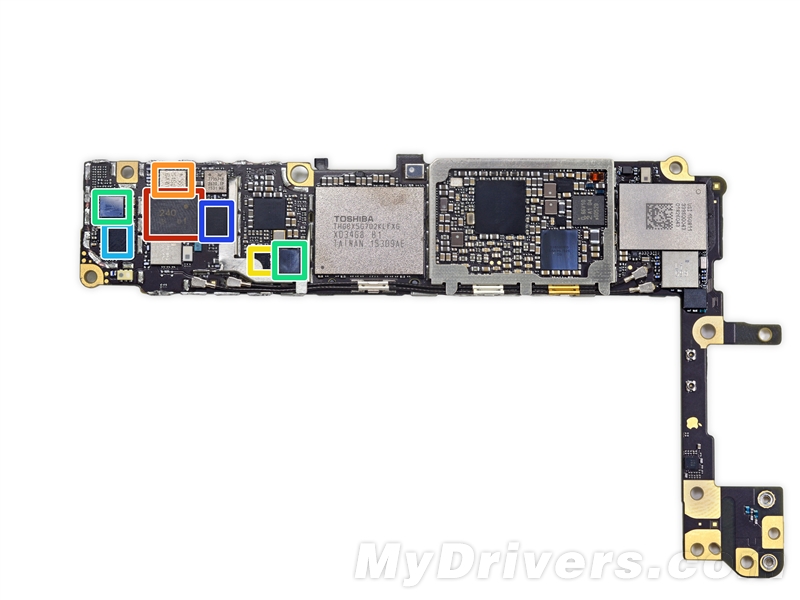

继续介绍芯片
红色：Murata 240射频前端模块
橙色：RF5150天线开关
黄色：NXP的1610A3芯片
绿色：苹果的338S1285音频芯片
蓝色：德州仪器的65730AOP电源管理芯片
紫色：高通的WTR3925射频芯片

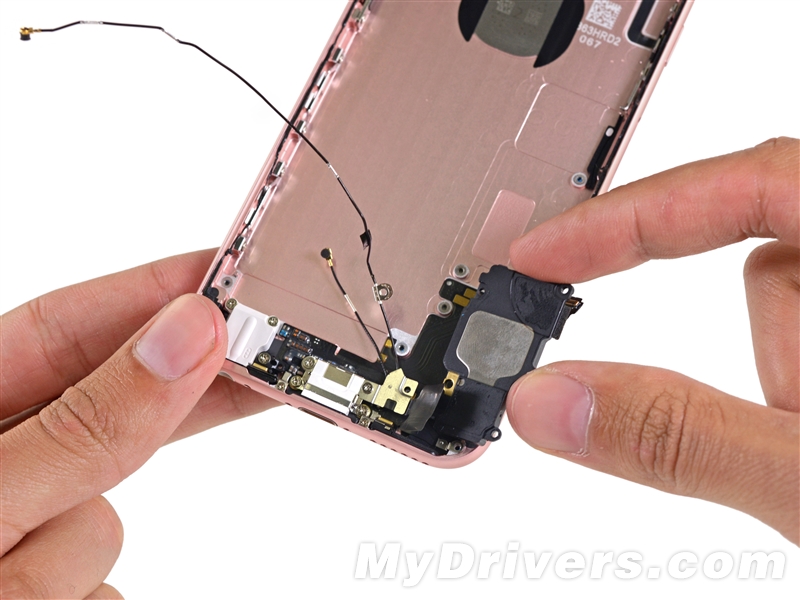

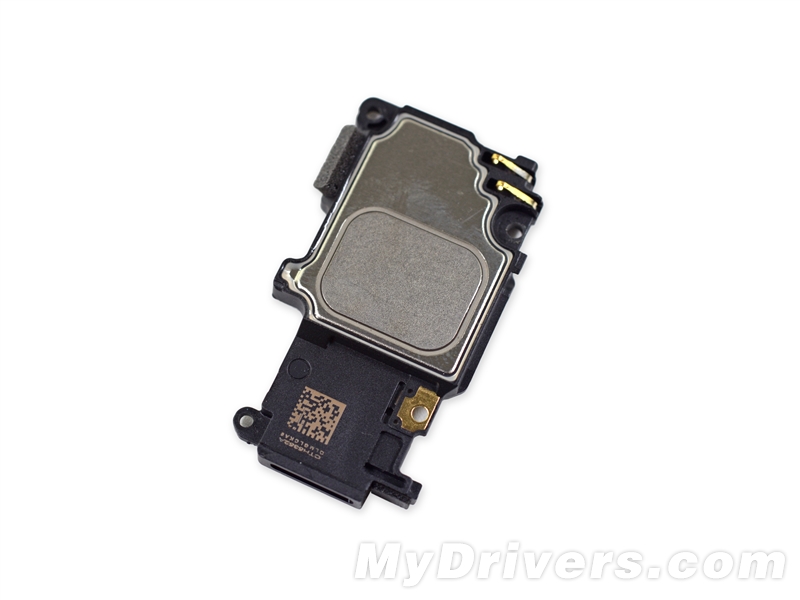

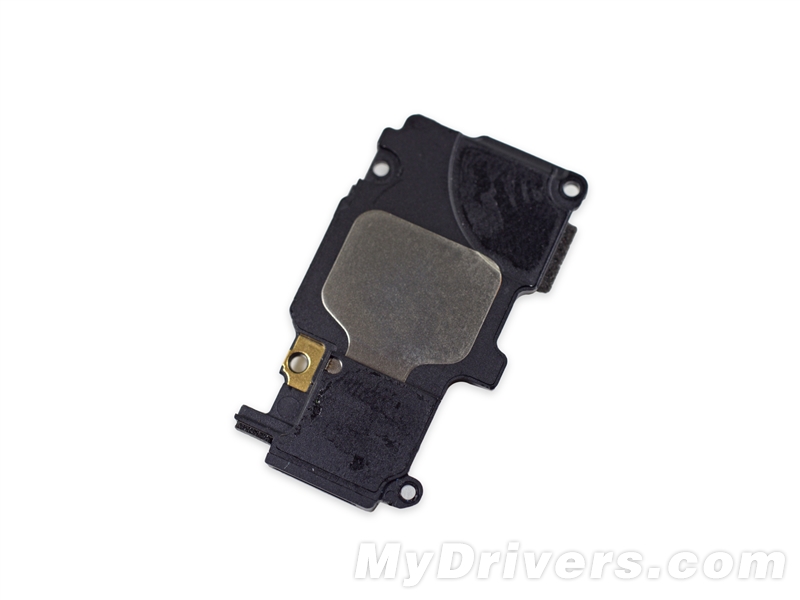

iPhone 6S的扬声器，和iPhone 6的差不多

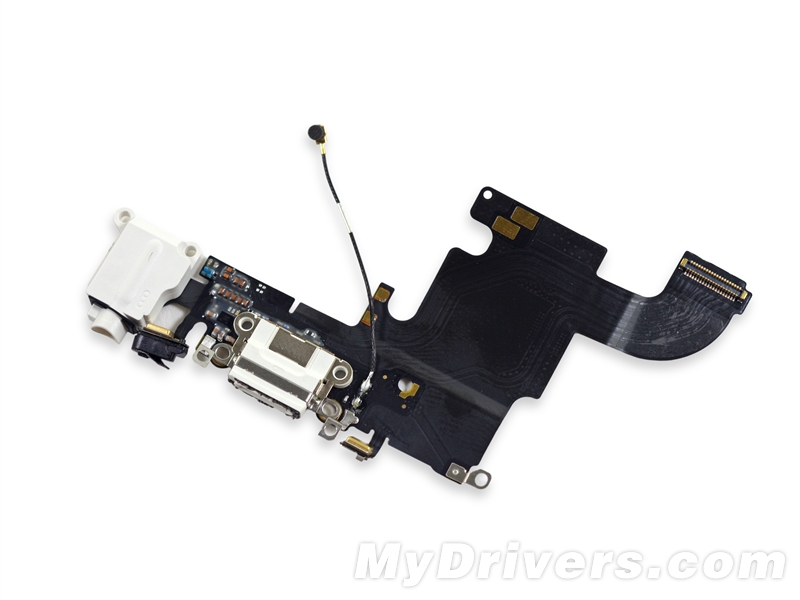

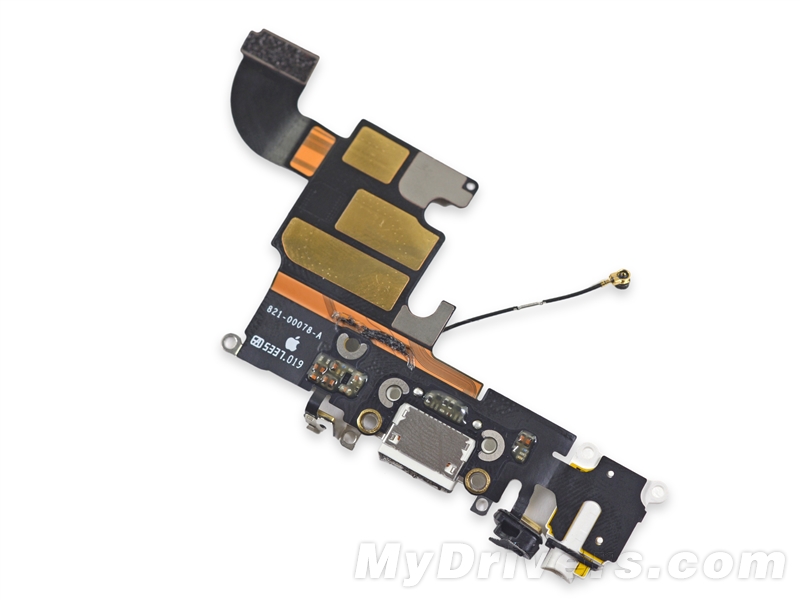

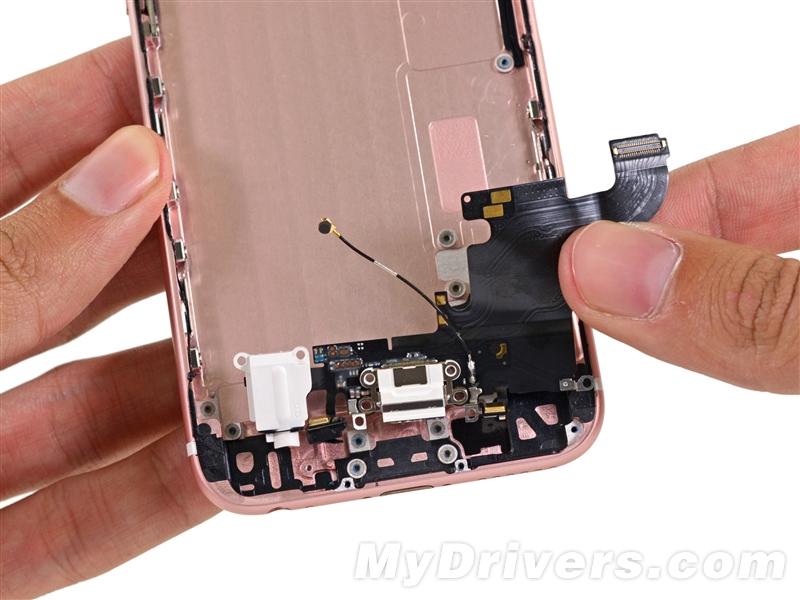

这块电路板上集成了两个麦克风还有其它零部件，完全就是噩梦

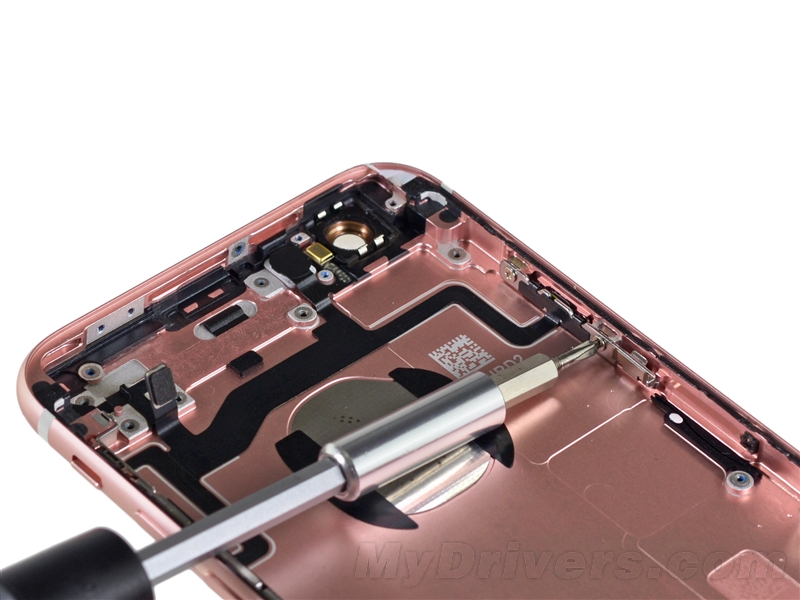

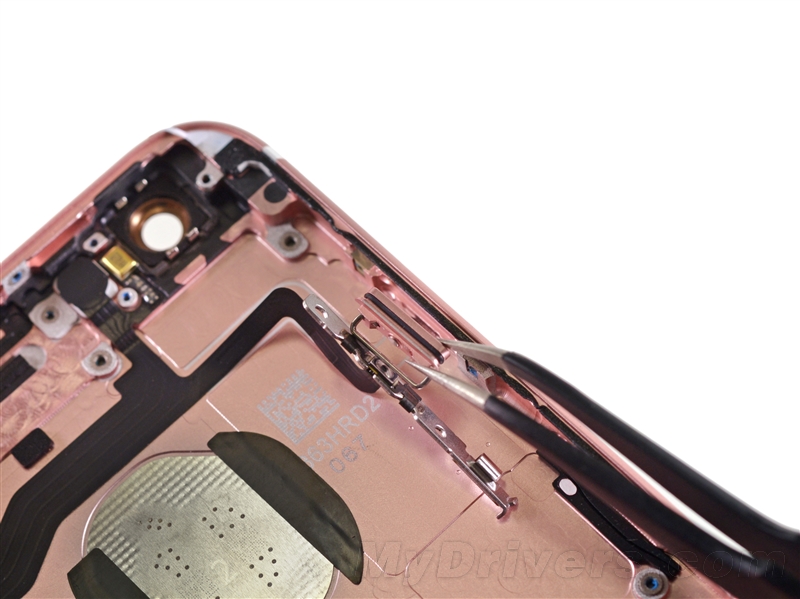

按键上有橡胶，能起到最基本的密封防水作用

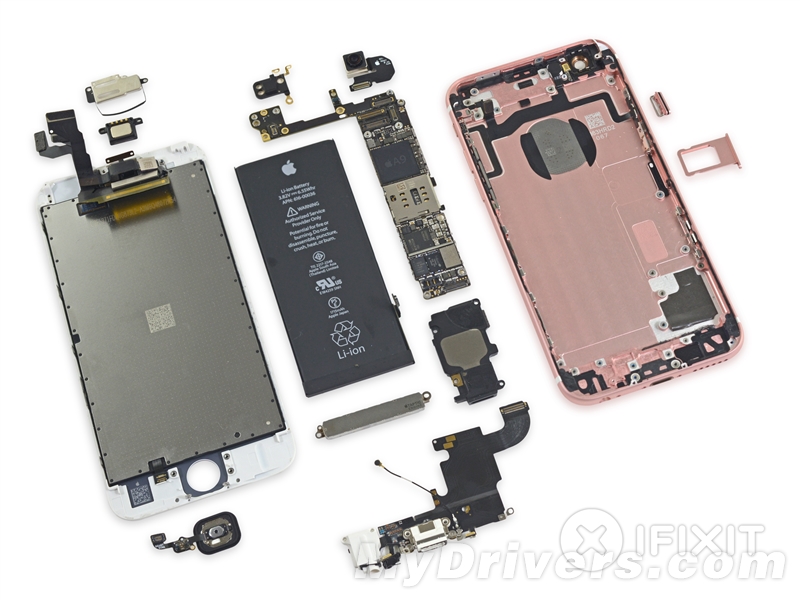

拆解全家福
最终iFixit给了iPhone 6S的可维修得分为7分，在满分10分的情况下，这是一个相当高的分数了。这个成绩应该不是说iPhone 6S容易维修，而是说它的构造相比iPhone 6来说变化不大。
总结如下：
1、屏幕拆解并不难
2、移除电池需要专用的螺丝刀，而且胶水很多，比较麻烦，但并不算困哪
3、Touch ID如果坏了，麻烦就大了，很难更换
4、iPhone 6S使用的依然是Pentalobe螺丝。
